Все что нужно для видеонаблюдения

Задались вопросомкак собрать систему видеонаблюдения своими руками и ничего не забытьВ этой статье мы подробно разберем несколько простых схем подключения камер для видеонаблюдения.

Вариант схемы видеонаблюдения для аналоговых видеокамер и ее состава:

Рассмотрим на примере бюджетной системы видеонаблюдения из 1 камеры

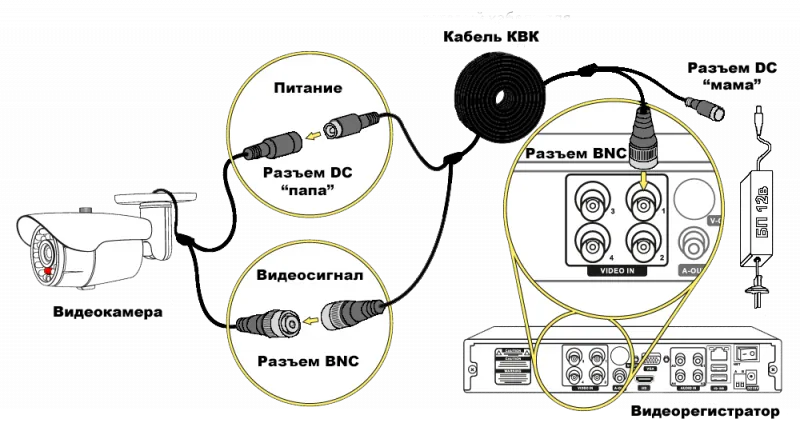

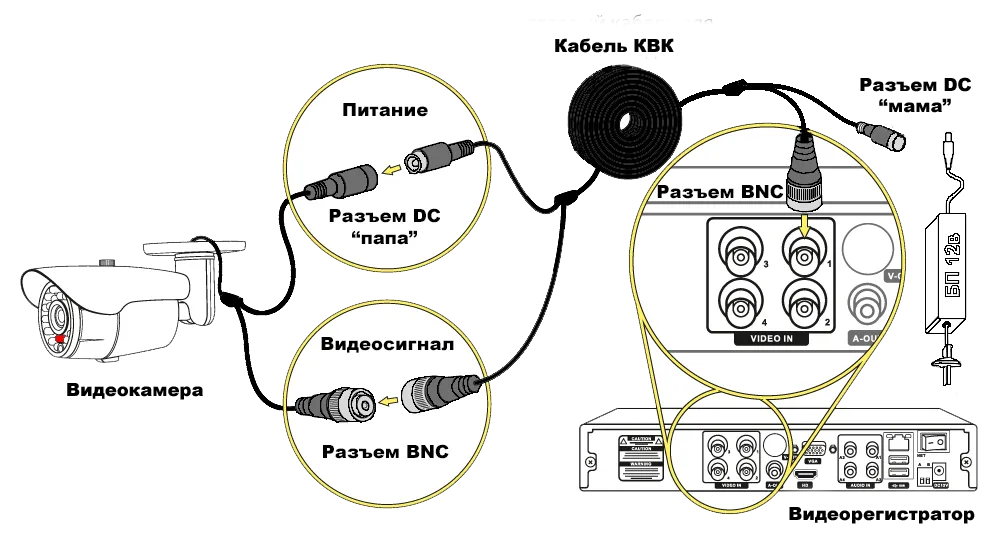

Схема подключения аналоговых видеокамер

Для системы видеонаблюдения Вам понадобится:

 Видеорегистратор аналоговый DVR
• Камера видеонаблюдения аналоговая (AHD/TVI/CVI/CVBS)
• Комбинированный кабель для видеонаблюдения с питанием КВК-2х0,75 или 2х0,5
• Блок для видеокамеры 12 В
• Разъем BNC для соединения видеосигнала 2 шт.
• Разъем для подключения блока DC "мама" 1 шт.
• Разъем для видеокамеры DC "папа" 1 шт.
• Жесткий диск HDD

Вариант схемы и ее состава для видеонаблюдения из IP видеокамер:

Схема подключения цифровых IP видеокамер схожа с аналоговыми видеокамерамиПомимо стандартного оборудования для видеонаблюдения в состав системы добавляется сетевой коммутатор.

Схема подключения IP видеокамер

Для видеонаблюдения из IP видеокамер Вам понадобится:

• Видеорегистратор сетевой NVR или гибридный
• Камера видеонаблюдения цифровая (IP)
• Кабель UTP 4х2х0,51 (витая пара)
• Блок питания для видеокамеры 12 В
• Разъем Rj-45 для соединения 4 шт.
• Разветвитель POE 2 шт.
• Жесткий диск HDD с разъемом SATA III


Дополнительно для организации удаленного видеонаблюдения через облачный сервис необходимо:

• Точка доступа в интернет (Роутер, коммутатор, модем)
• Патч-корд Rj-45


Все для видеонаблюдения вы можете заказать в нашем магазине, остались вопросы?

Звоните +7 (343) 361-30-62

Так же советуем к прочтению статью  "Как выбрать систему видеонаблюдения"
